衣服不耐用？一勾就破？
可能是由于你的衣服撕裂強度不合格
為此你一定很好奇
如何判定你的衣服撕破強力是否合格呢？
請接著往下看！
什么是織物撕裂？
織物撕裂也稱撕破，面料局部紗線受到集中負荷作用，使織物撕開的現(xiàn)象。日常生活中，衣服被物體鉤掛，局部紗線受力拉斷，使面料形成條形或三角形裂口，也是一種斷裂現(xiàn)象。
織物撕破強力測試的必要性
織物的撕破是比較常見和容易發(fā)生的一種破壞形式。由于裂口處局部受力的特殊性,織物撕裂強度遠小于其拉伸斷製強度。往往由于局部撕裂破壞而造成織物失去使用價值。同時撕破強度指標是衡量織物在使用過程中局部受力時的抗損能力的主要質(zhì)量指標?？椢锏钠渌W破壞形式(頂破、磨損等)也常都以撕破為最終破壞形式出現(xiàn),為了提高織物的壽命，面料的撕破強力需測試是否達標。
測試方式

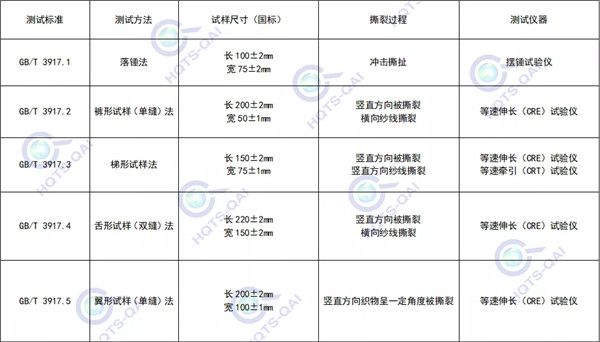

織物撕破強度的實驗方法一般有：舌形試樣法（雙縫）法、褲形試樣（單縫）法、梯形試樣法、翼形試樣（單縫）法、落錘法等。目前常用的為褲形試樣（單縫）法和擺錘法。
測試原理
擺錘法：試樣固定在夾鉗上，將試樣切開一個切口，釋放處于最大勢能位置的擺錘，可動夾鉗離開固定夾鉗時，試樣沿切口方向被撕裂。把撕裂織物一定長度所做的功換算成撕破力。

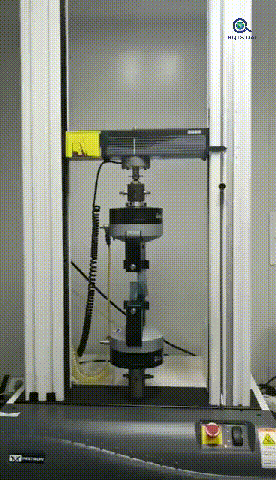

褲形試樣（單縫）法：夾持褲形試樣的兩條腿，使試樣切口線在上下夾具之間呈直線。開動儀器將拉力施加于切口方向，記錄直至撕裂到規(guī)定長度內(nèi)的撕破強力，并根據(jù)自動繪圖裝置繪出的曲線上的峰值或通過電子裝置計算出撕破強力。
撕裂強度改善
◇與高性能纖維混紡，通過增加紗線強力來提高織物的撕破性能。
◇提高織物的經(jīng)緯密度，增大屈曲波高，增加織物在撕破過程中受力三角區(qū)的紗線根數(shù)，通過增加紗線的織縮和受力根數(shù)來提高織物的撕破性能。
◇改變織物組織，提高撕破過程紗線在組織中的移動能力，通過增加紗線的受力根數(shù)來提高織物的撕破性能。
分享：
